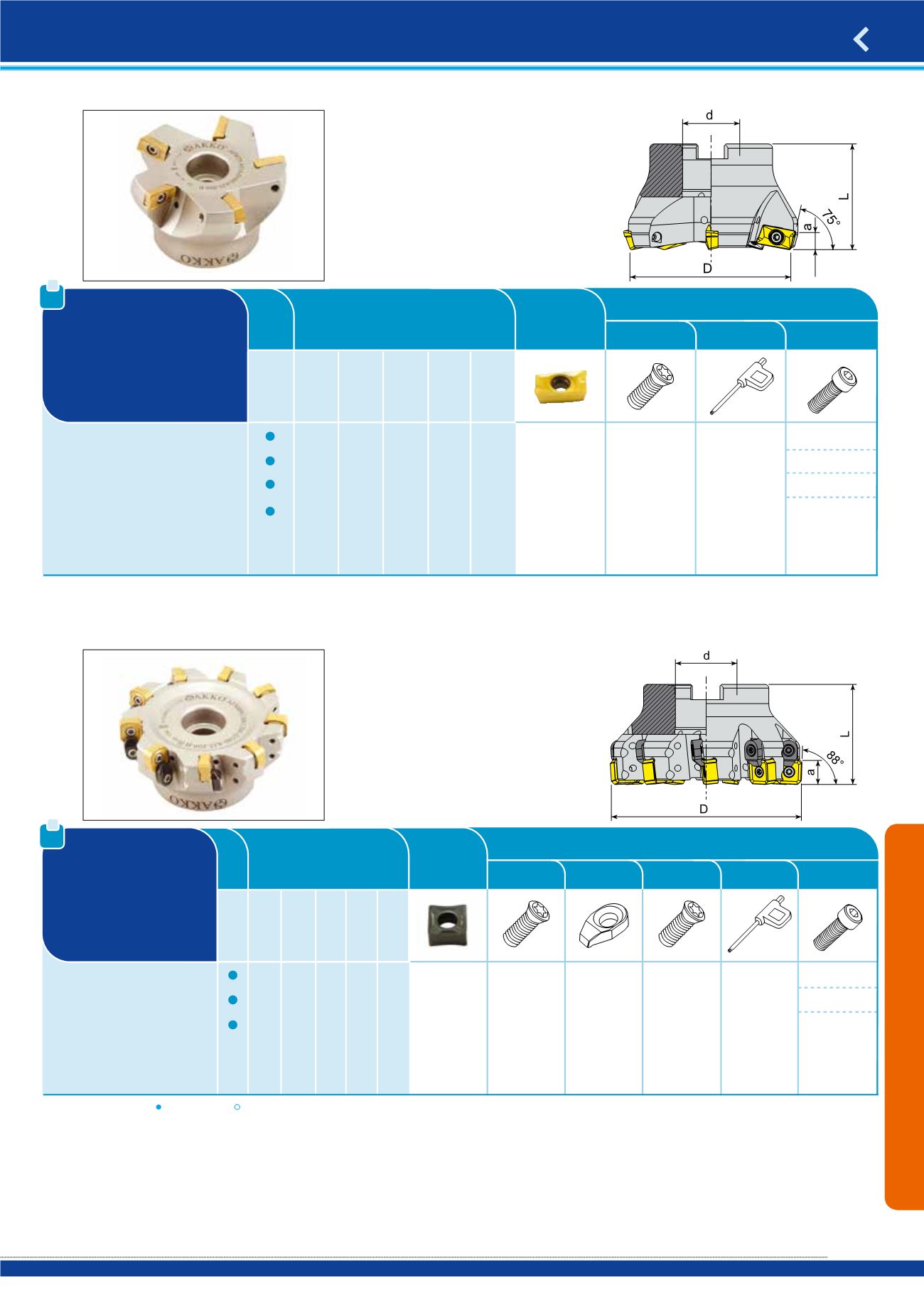

YÜZEY FREZELER
FACE MILLING
R: Sağ/Right L: Sol/Left Stokta/In Stock Stokta Yok/Non Stock Item
ISO Ucuna Uygundur. / Compatiple with ISO Insert.
Sipariş Örneği/Ordering Example : 1 ad./pcs. AFM75-AP16-D063-A22-Z04-H
Kesme Hesabı : S 229 /
Cutting Calculation : P 229
Montaj Ölçüleri : S 227
/ Mounting Reference : P 227
75 °
88 °
ISO Ucuna Uygundur. / Compatiple with ISO Insert.
AFM75-AP16-D063-A22-Z04-H
AFM75-AP16-D080-A27-Z05-H
AFM75-AP16-D100-A32-Z06-H
AFM75-AP16-D125-B40-Z07
d L a
D Z
AP.. 1604..
1515-M4x11 80-T15
2508-M10x30
2510-M12x35
2514-M16x35
-
Takım Kodu
Ordering Code
Stok
Stock
Takım Ölçüleri (mm)
Dimension (mm)
Yedek Parçaları
Spare Parts
Kesici Uç
Insert
Tork Anahtar
Torx Key
Montaj Vidası
Mounting Screw
Sıkma Vidası
Screw
63
80
100
125
4
5
6
7
22
27
32
40
40
50
50
63
6
6
6
6
AFM88C-SN1206-D063-A22-Z06-H
AFM88C-SN1206-D080-A27-Z07-H
AFM88C-SN1206-D100-A32-Z09-H
d L a
D Z
SN.. 1206..
1615-M4x11 ACK-05 1515-M4x11 80-T15
Takım Kodu
Ordering Code
Stok
Stock
Takım Ölçüleri (mm)
Dimension (mm)
Yedek Parçaları
Spare Parts
Kesici Uç
Insert
Montaj Vidası
Mounting Screw
Sıkma Vidası
Screw
BaskI Parçası
Wedge Clamp
Baskı Vidası
Clamp Screw
6
7
9
22
27
32
40
50
52
11.5
11.5
11.5
63
80
100
2508-M10x30
2510-M12x35
2514-M16x35
Tork Anahtar
Torx Key
